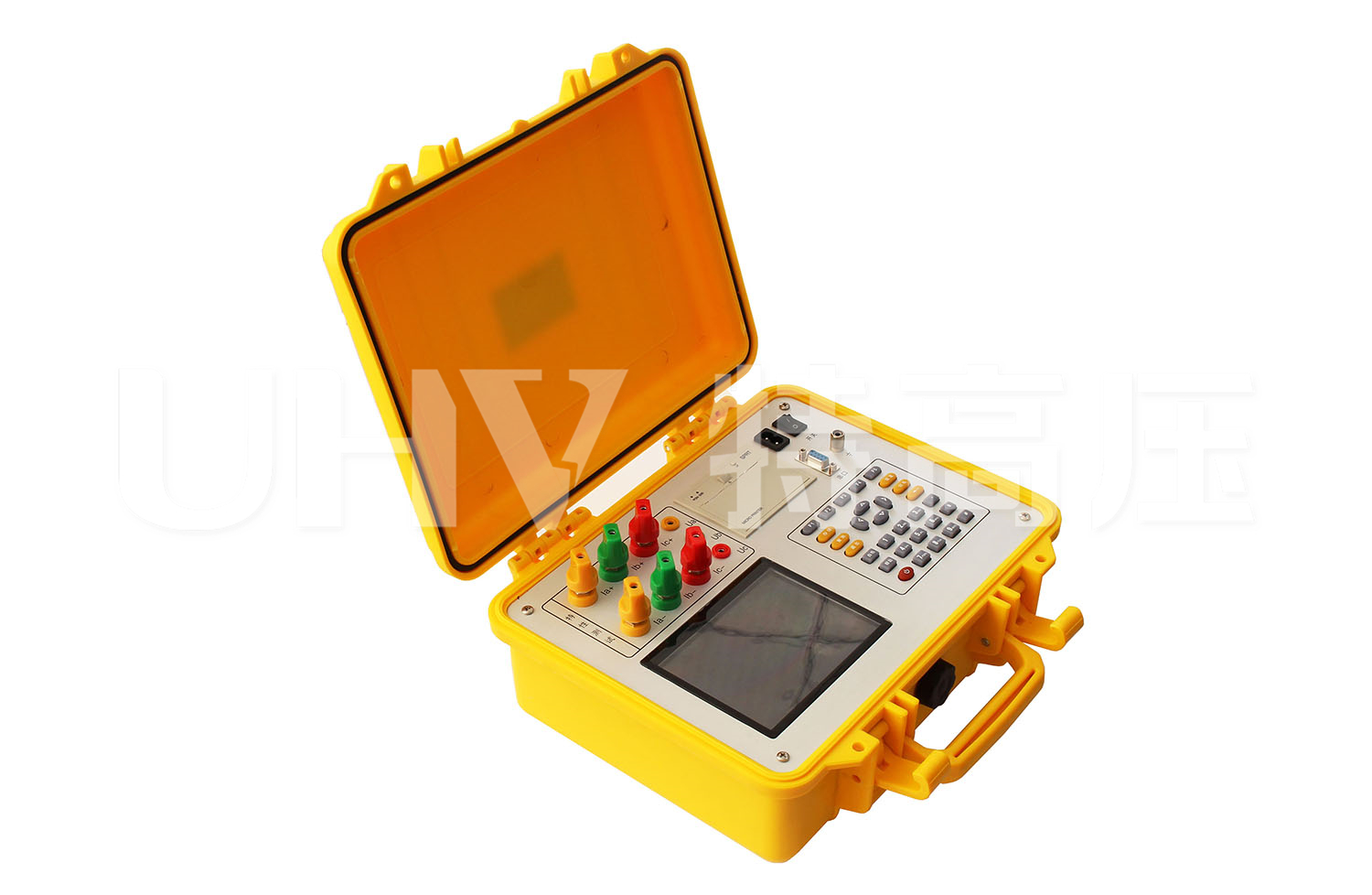

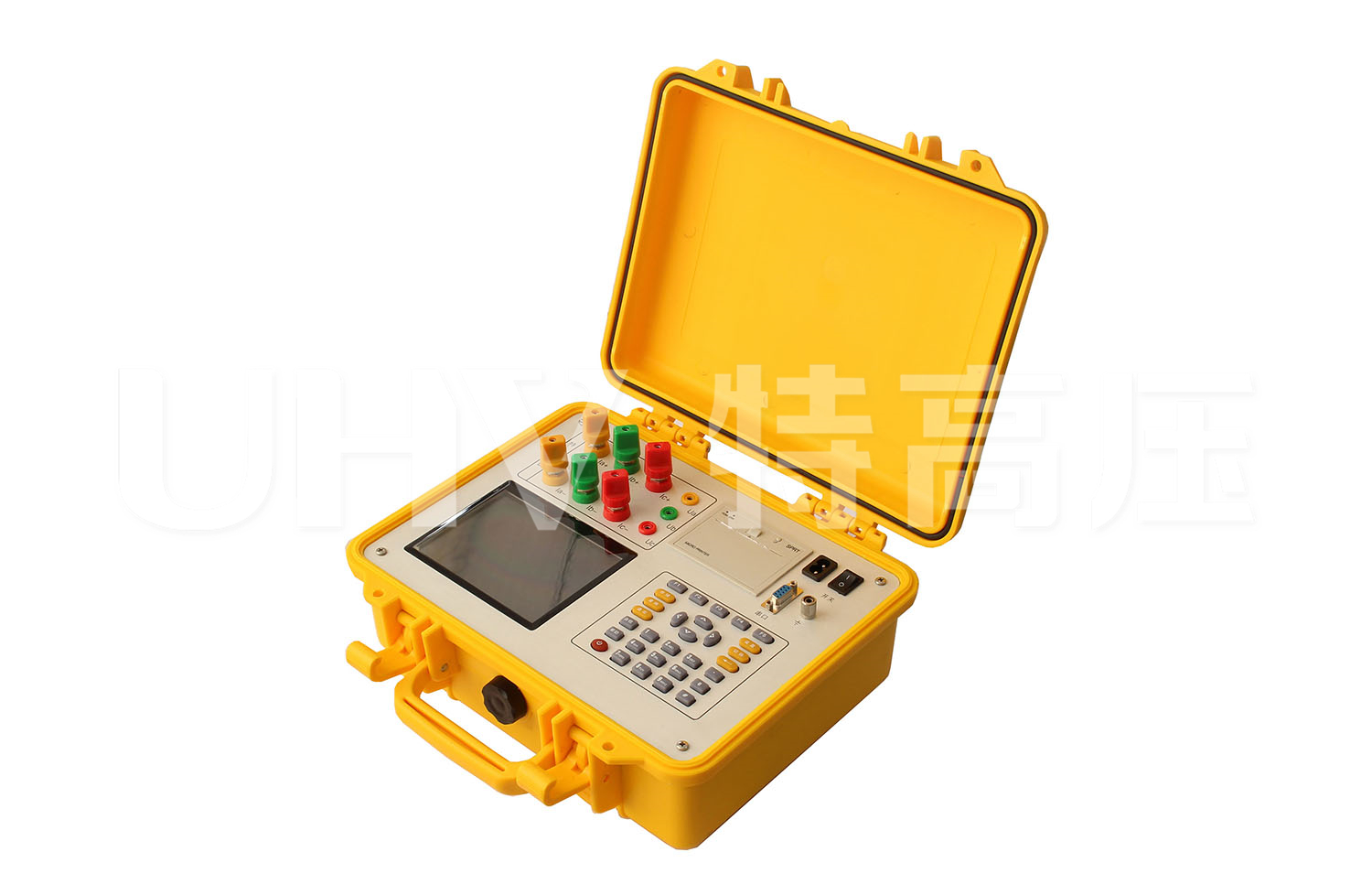

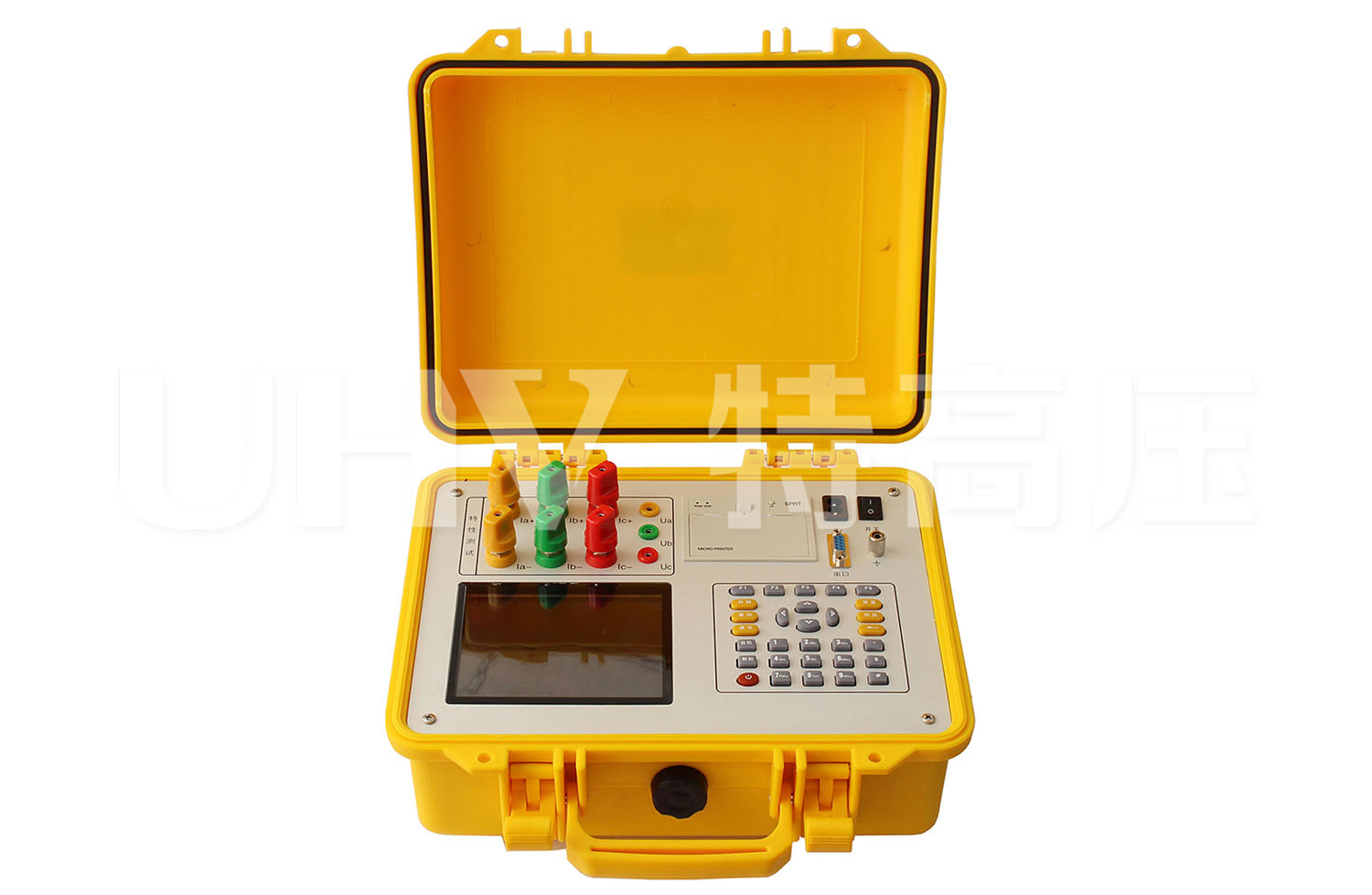

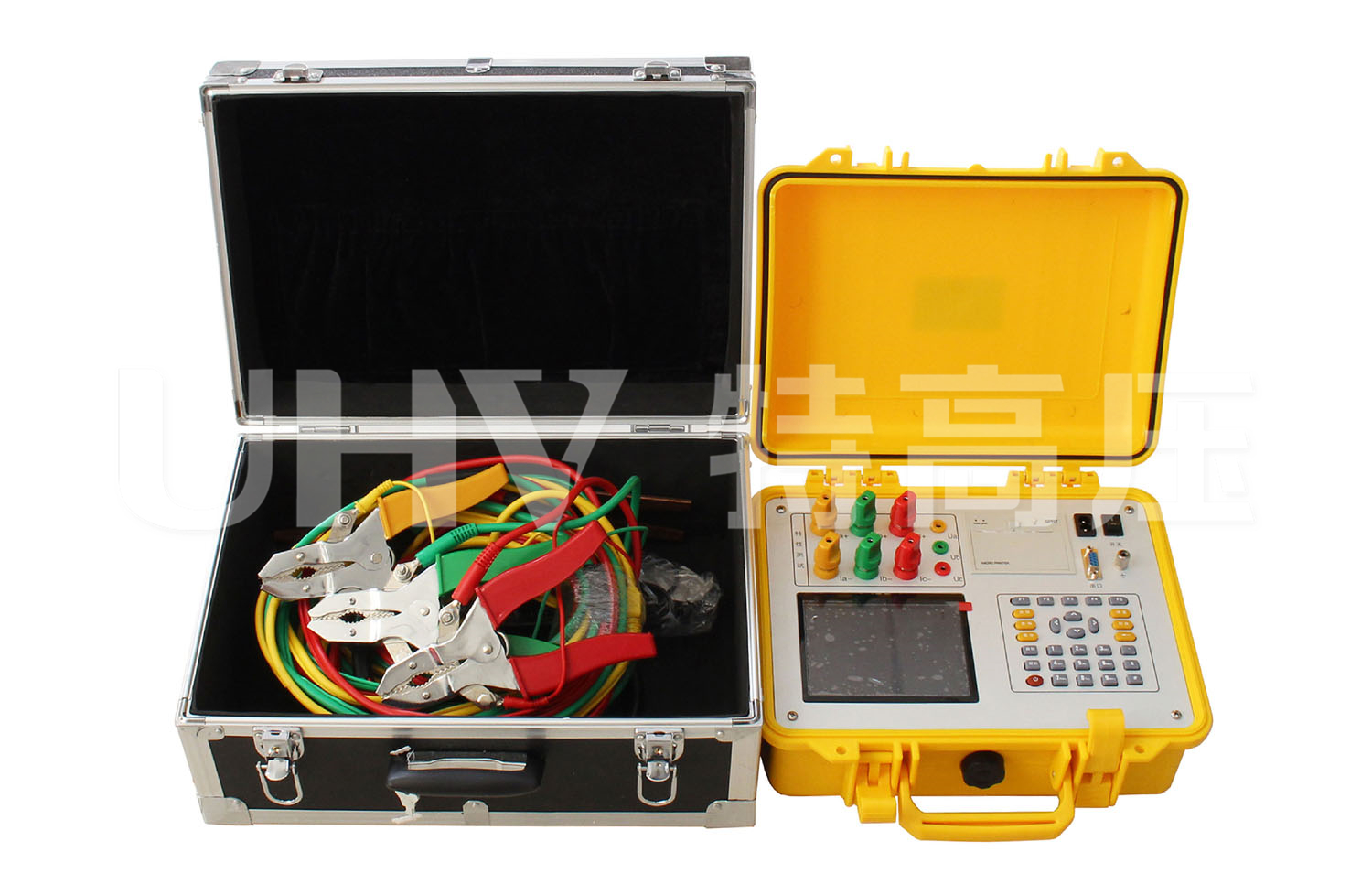

HTBS-V 變壓器空載負載特性測試儀

所屬分類：變壓器測試儀器

產品時間：2022-04-25

簡要描述：專用于變壓器空載損耗、短路損耗、零序阻抗、短路阻抗的測試參考標準：DL/T 1256-2013產品說明書檢定證書標準及規程產品圖集視頻拍攝中可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率、總功率注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

變壓器短路阻抗測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。

變壓器短路阻抗測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的優選產品。

產品別稱：變壓器空負載測試儀、變壓器空載及負載特性測試儀、變壓器損耗測試儀、變壓器空載負載測試儀、變壓器空載測試儀、變壓器特性測試儀

產品參數

技術參數

輸入特性	電壓測量范圍	0～750V 寬量限
	電流測量范圍	0～5～100A內部全部自動切換量程
準確度	電壓	±0.2％
	電流	±0.2％量程
	功率	±0.5%（CosΦ>0.1），±1.0%（0.05< CosΦ<0.1）
工作溫度	－10℃～+40℃
工作電源	交流160V～265V
絕緣	電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
	工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
體積	32×24×13cm³
重量	3kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗
2、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
3、可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率（因采用兩功率表法，在此只顯示A、C兩相的功率）、總功率
4、可測量各相電壓和電流的2－42次諧波的含量以及各個信號的總畸變率（諧波失真度）
5、可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況
6、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
7、大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的真彩色液晶顯示，可適應冬夏各季
8、用戶可隨時將測試的數據通過微型打印機將結果打印出來
9、所有的測試結果可以記錄的形式保存起來，以備查閱
10、內置真時鐘，可實時顯示當前的日期和時間，在存儲記錄時可同時將試驗時間存儲下來
