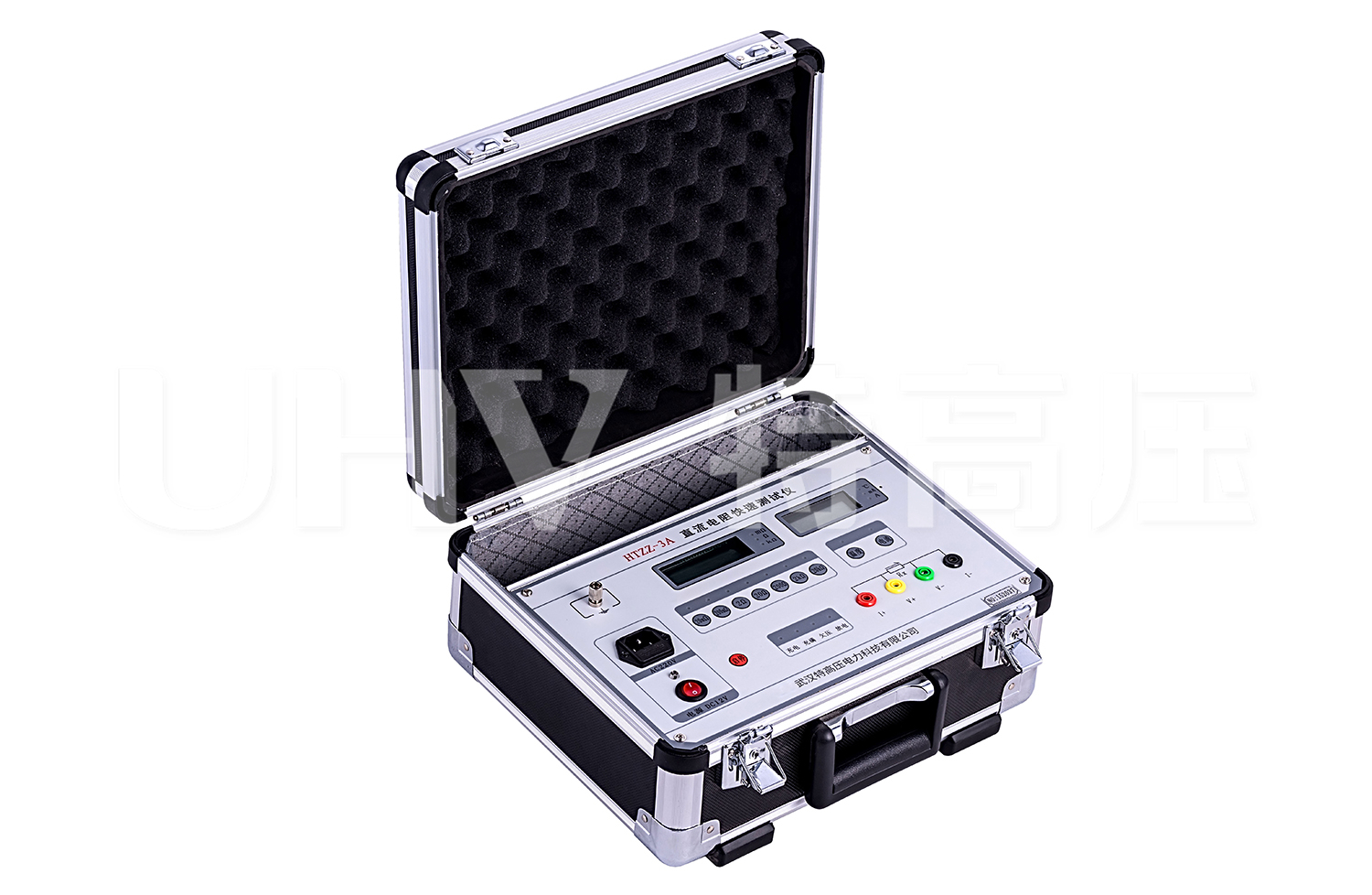

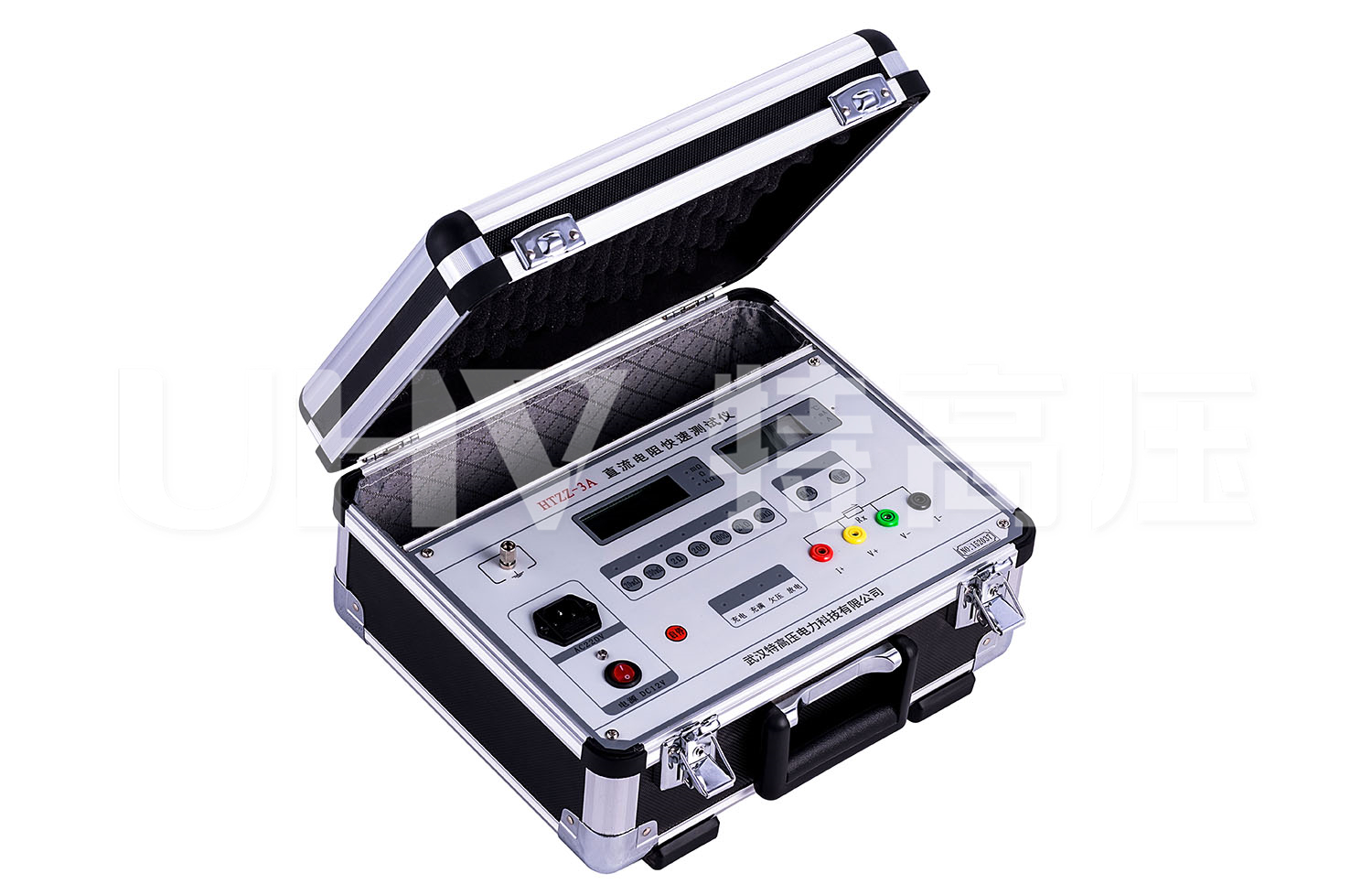

HTZZ-3A 直流電阻快速測試儀(3A)

所屬分類：變壓器測試儀器

產品時間：2022-04-25

簡要描述：適用于變壓器交接、大修項目中繞組的直流電阻測試項目參考標準：DL/T 845.3-2004產品說明書檢定證書標準及規程產品圖集視頻拍攝中自動消弧功能采用先進的四端子測量法，先進的恒流電源技術采用進口優質元器件，數據精確穩定注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻儀。

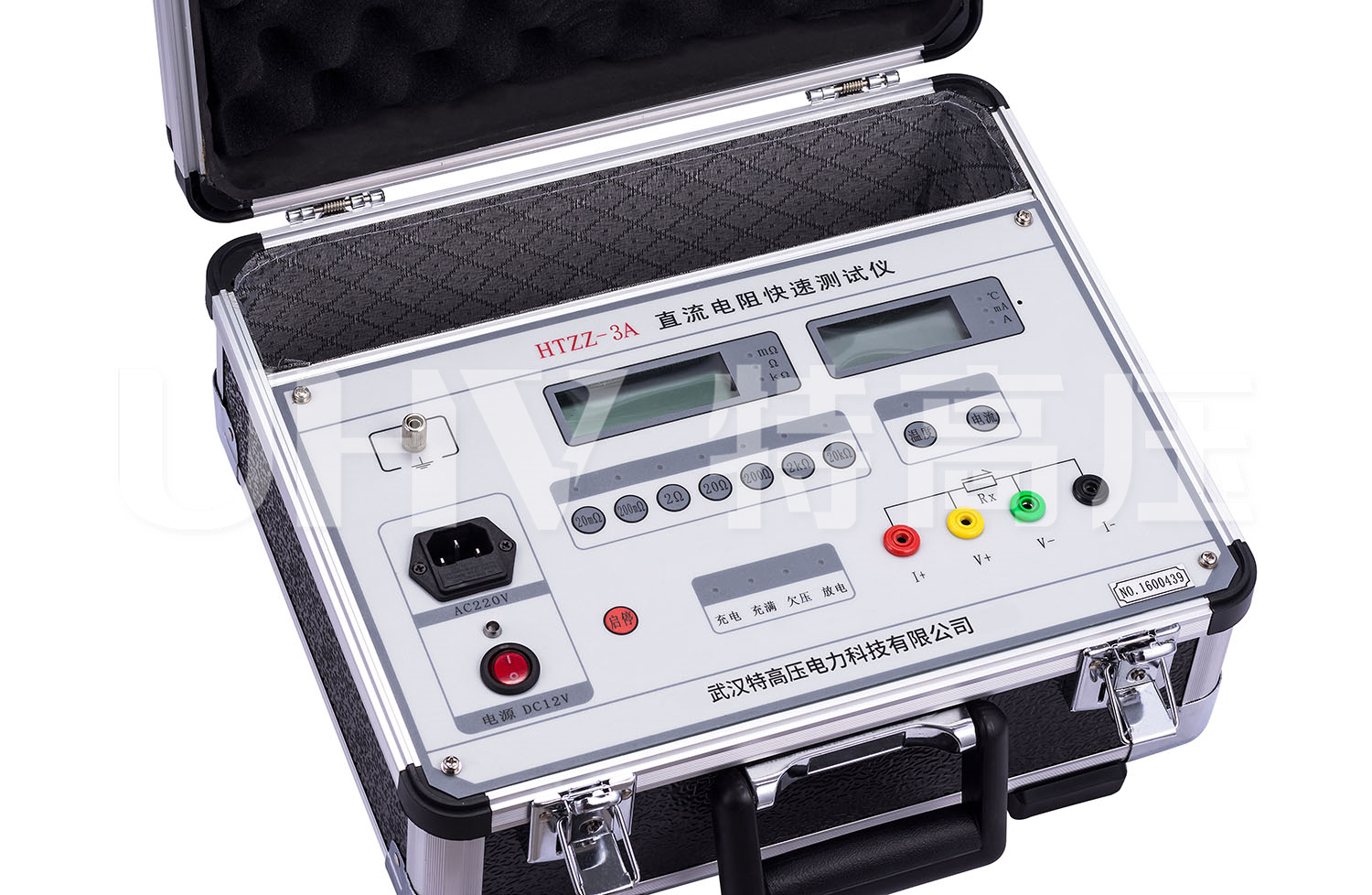

直流電阻儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。直流電阻儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（14.8V），交直流兩用，便于現場及野外測試。

直流電阻儀符合DL/T 845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。

產品別稱：直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直流電阻儀

產品參數

技術參數

使用條件	環境溫度	0℃～40℃
	相對溫度	≤85%RH
測量范圍	七檔量程	1μΩ～20mΩ
		20mΩ～200mΩ
		0.2Ω～2Ω
		2Ω～20Ω
		20Ω～200Ω
		200Ω～2kΩ
		2kΩ～20kΩ
測量精度	±(0.2%+2d)
最高分辨率	1μΩ
恒流源	3A(1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω)
	300mA(2Ω～20Ω)
	15mA(20Ω～200Ω)
	1.5mA(200Ω～2kΩ)
	150uA(2kΩ～20kΩ)
工作電壓	直流	12V～16.8V
	交流	220V
功耗	≤15W
外形尺寸	365×330×180mm³
質量	5kg（含測試鉗和測試線）

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、測試速度快：直流電阻儀最大輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍
2、準確度高：直流電阻儀除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好
3、測量范圍廣：電阻測量范圍為1μΩ～20kΩ，量程廣
4、交直流兩用：直流電阻儀內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便
